1、激光测径仪测量原理
图:2：激光双向测宽测厚四维示意图（上下左右直径测量）
单向左右/双向上下左右箱体内带有高速旋转的激光发射器和激光接收器,激光发射器发出的激光束通过一组透镜处理变成平行光,工件只要挡住光束,在接收器上就有信号产生,通过光电传感器将此信号传到专用计算机处理器上,可读出所测量的直径值、边沿值、圆度等参数。
激光扫描测量技术利用激光光源优良的焦点特性，使用快速飞点光扫描测量原理、实现对直径、厚度等几何量的精密测量，其应用系统是实施非接触精密测量和控制的重要技术手段。
此项技术已有效应用于实验室计量检测、钢厂/线材厂以及通光（电）缆生产过程中对外径、厚度、宽度等的测量与控制，具有精度高、速度快、安全可靠的特点，是上述生产领域中重要的测量监控手段。

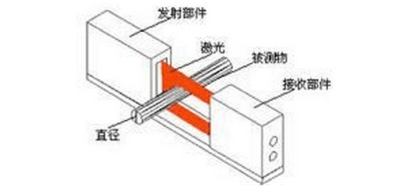

2、测量原理示意图
3、应用行业
激光测径仪是一种高精度、非接触的尺寸测量仪器。它通过激光束的扫描获得被测目标的尺寸。适合测量热的、软的、易碎的、以及其它传统方法不易测量的物体。 广泛用于生产中的在线测量以及特种线缆、电线电缆、电磁线、漆包线、光纤、扁平线、纤维橡胶管、橡胶棒、胶辊、玻璃管等各种线材、棒材、管材、机械和电子原件的外径尺寸无损测量和控制。
二、本项目测量解决方案
1、整体设备图
图3：系统集成 图4：测宽测厚激光双向测径仪LDM2025
激光双向测径仪LDM2025
2、测量说明
1）激光双向测径仪固定在一个特定支架上（需方做），在支架两边做一套特定的导轮
（需方做），使扁平铜线能正常平行行走。
3）检测系统的测量的数据：测宽测厚外径、测宽测厚凸点长度、被测物长度、宽厚时时曲线等，数据可以保存及打印。
3）触摸屏有U盘插口，数据可以导出，在电脑上查看。
3、测量指标
1）外径测量范围0.1~25mm。精度±（0.002+0.002%*测量值）mm。
3）分辨率0.001mm；重复性0.001mm
4、设备工作条件
电网电压 交流220V±10% 50HZ
工作环境温度 0℃～40℃
工作环境湿度 ≤85%
5、检测方法
检测方式：被测物连续自动检测。
6、报警功能
检测出不合格凸点采用（声）光报警
7、检测缺陷统计
合格品及不合格：在触摸屏后台上可以查出，并且能知道不合格品的长度位置
及宽厚凸点缺陷的长度
8、 统计信息输出
检测信息可以导入电脑输出成EXCEL表格（表格根据需求需方可自行改动）。
9、其它
1.电气采用同步数据显示装置，计算机处理程序作为人机界面，可直接对话框中输入和修改产品的合格尺寸值及凸点缺陷尺寸。
2.根据产品特性设计操控软件和人机对话界面。
3.在测量宽和厚的凸缺陷当中，在仪器旁边也可以工频火花机，检测扁平线的击穿。数据可以上传到上位机上，在上位机上可以查出击穿点的长度位置。
