1、激光测径仪测量原理
左右箱体内带有高速旋转的激光发射器和激光接收器,激光发射器发出的激光束通过一组透镜处理变成平行光,工件只要挡住光束,在接收器上就有信号产生,通过光电传感器将此信号传到专用计算机处理器上,可读出所测量的直径值、边沿值、圆度、跳动等参数。
激光扫描测量技术利用激光光源优良的焦点特性，使用快速激光扫描测量原理、实现对直径、跳动、圆度、厚度、高度等几何量的精密测量，其应用系统是实施非接触精密测量和控制的重要技术手段。
此项技术已有效应用于实验室计量检测、钢厂/线材厂以及光（电）缆生产过程中对外径、跳动、圆度、厚度、宽度等的测量与控制，具有精度高、速度快、安全可靠的特点，是上述生产领域中重要的测量监控手段。

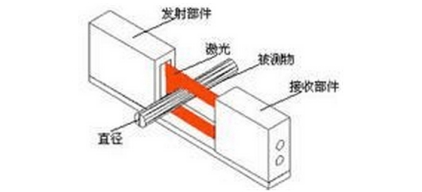

2、测量原理示意图
3、应用行业
激光测径仪是一种高精度、非接触的尺寸测量仪器。它通过激光束的扫描获得被测目标的尺寸。适合测量热的、软的、易碎的、以及其它传统方法不易测量的物体。 广泛用于生产中的在线测量以及特种线缆、电线电缆、电磁线、漆包线、光纤、微拉丝、纤维橡胶管、橡胶棒、玻璃管等各种线材、棒材、管材、机械和电子原件的外径尺寸无损测量和控制。
1、类似项目图片展示
图3：组合式高度和外径测量
2、测量说明
测量装置的简要说明

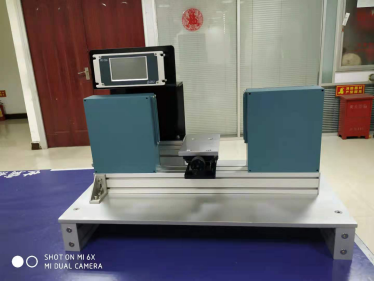

1）图1测量装置里包含一台LDM150测径仪，安装在固定平台上，测径仪中间加一个平台，棒材放在中间平台上，通过档边测量高度。普通显示器只能观看高度变化，如果通过电脑显示，可以把变化值记录下来，形成表格存档。
高度范围：0.1-145mm,精度0.01mm
图2测量外径，测径仪中间加装一个滑轨，上面放两个V型槽，被测物放在V型槽上测量。
测量范围如果在100mm以内， 选择LDM100测径仪，测量范围0-90mm,精度0.002mm

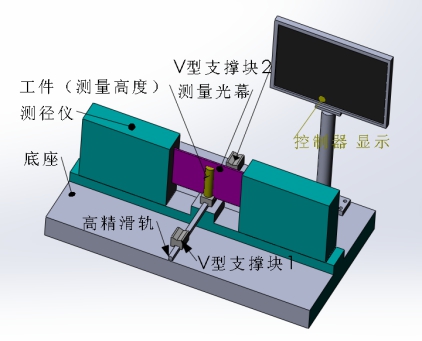

图3组合式测量：是高度和外径都可以在同一台仪器上测量，数据都在电脑上显示及形成表格的形式保存。
注明：以上图片图1、图2是单独测量高度和外径，图3高度和外径在一台测径仪完成。根据不同的功能，界面排版等不同。数据记录在EXCEL表格（也可选择不保存）
