一、测径仪介绍
1、激光测径仪测量原理

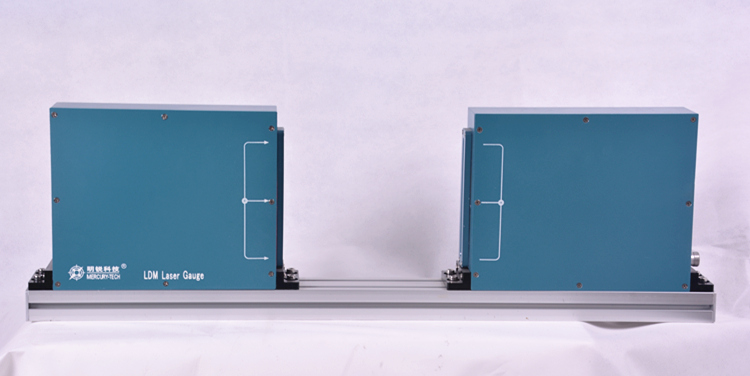

左右箱体内带有高速旋转的激光发射器和激光接收器,激光发射器发出的激光束通过一组透镜处理变成平行光,工件只要挡住光束,在接收器上就有信号产生,通过光电传感器将此信号传到专用计算机处理器上,可读出所测量的直径值、边沿值、圆度、跳动等参数。
激光扫描测量技术利用激光光源优良的焦点特性，使用快速激光扫描测量原理、实现对直径、跳动、圆度、厚度等几何量的精密测量，其应用系统是实施非接触精密测量和控制的重要技术手段。
此项技术已有效应用于实验室计量检测、钢厂/线材厂以及光（电）缆生产过程中对外径、跳动、圆度、厚度、宽度等的测量与控制，具有精度高、速度快、安全可靠的特点，是上述生产领域中重要的测量监控手段。

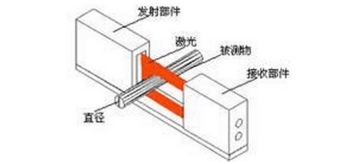

2、测量原理示意图

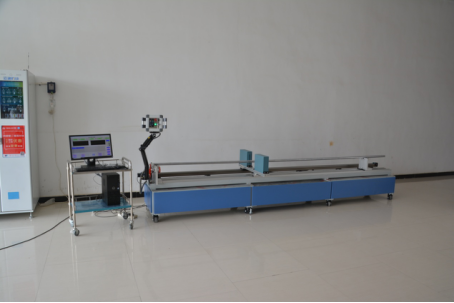

1、类似项目图片展示
3、检测方法
上、下料方式：客户手动放置工件。
检测方式：工件在检测装置上连续自动检测。
工件要求：无灰尘、毛刺等污损。
4软件功能：可按照要求编程。
5数据显示（可多个显示:外径，跳动，圆度，误差，位置等）。
6Excel表格保存，测量数据可保存到Excel表格中，方便后期分析和查看。

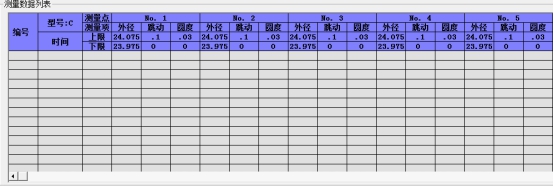

3测量数据表格显示

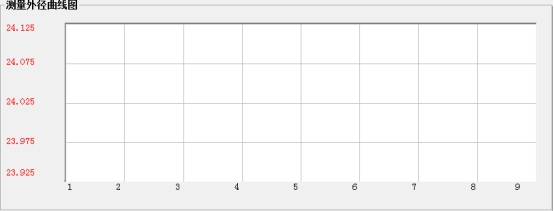

4，曲线图像显示，有直径坐标曲线，跳动值坐标曲线等。
5、操作说明
1. 设置参数（直径，上下差，跳动值，多点测量或连续测量）1，多点测量可设置多个点，一根工件需要检测哪几个点，就在设置对话框输入对应位置。如不知间隔多少，可手动点击左移或右移到达目的点，记录界面的激光位置点，多次后把整根需测量位置记录完毕输入对话框。2，连续测量，设置起始点和结束点，不shu知总长，可按照上述方法记录。每个型号输入完毕可保存，下次设置不同工件时点击添加型号，方便后期选择。
2.放置工件，选择型号，点击屏幕：（开始测量）进行自动测量，或脚踏脚踏开关开始测量，测量结果系统自动判定合格或不合格。数据记录在EXCEL表格（也可选择不保存）
