一、测径仪介绍

1、激光测径仪测量原理

左右箱体内带有高速旋转的激光发射器和激光接收器,激光发射器发出的激光束通过一组透镜处理变成平行光,工件只要挡住光束,在接收器上就有信号产生,通过光电传感器将此信号传到专用计算机处理器上,可读出所测量的直径值、边沿值、圆度、跳动等参数。激光扫描测量技术利用激光光源优良的焦点特性，使用快速激光扫描测量原理、实现对直径、跳动、圆度、厚度等几何量的精密测量，其应用系统是实施非接触精密测量和控制的重要技术手段。

 此项技术已有效应用于实验室计量检测、钢厂/线材厂以及光（电）缆生产过程中对外径、跳动、圆度、厚度、宽度等的测量与控制，具有精度高、速度快、安全可靠的特点，是上述生产领域中重要的测量监控手段。

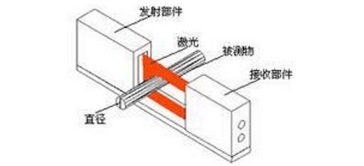

2、测量原理示意图

3、应用行业

激光测径仪是一种高精度、非接触的尺寸测量仪器。它通过激光束的扫描获得被测目标的尺寸。适合测量热的、软的、易碎的、以及其它传统方法不易测量的物体。 广泛用于生产中的在线测量以及特种线缆、电线电缆、电磁线、漆包线、光纤、微拉丝、纤维橡胶管、橡胶棒、玻璃管等各种线材、棒材、管材、机械和电子原件的外径尺寸无损测量和控制。

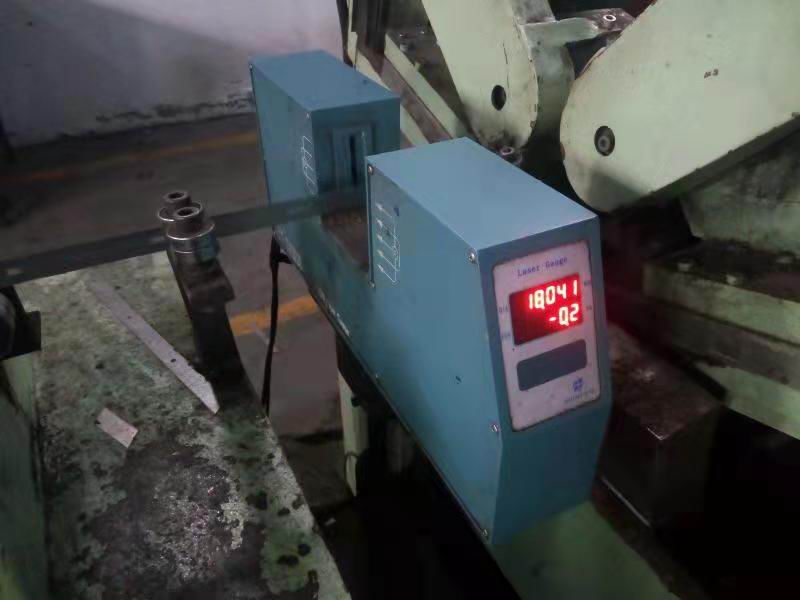

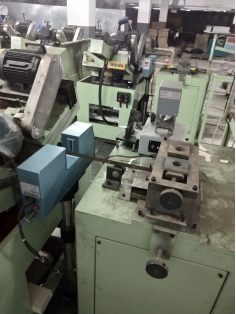

现场展示图
